WATERTAG - gestione macchine waterjet a 5 assi

WATERTAG è il programma dedicato al taglio di lastre con macchine a 5 assi.
Il programma è integrato in un completo modulo Cad (Logotag) in grado di generare velocemente i profili di lavorazione senza dover ricorrere a programmi di disegno esterni.
Il sistema Taglio comprende inoltre Magic Tool, il programma per le ottimizzazioni ed i nesting su lastra.
È possibile l’inserimento di geometrie provenienti da standard grafici quali:
DXF, DWG, EPS, PLT, IGS e files DSTV permettendo di trasferire direttamente il disegno alla macchina da taglio.
Grazie alla conversione automatica delle spline in linee e archi tangenti, oltre alle tradizionali lavorazioni meccaniche è possibile lavorare profili provenienti da sezioni di modelli tridimensionali che per loro caratteristica sono composte da un numero elevato di elementi.

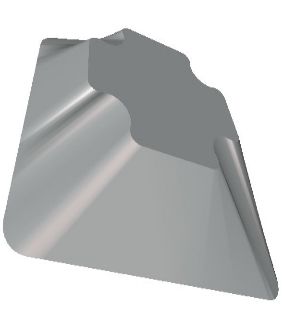

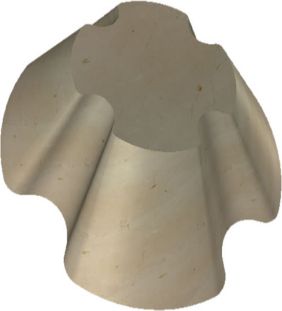

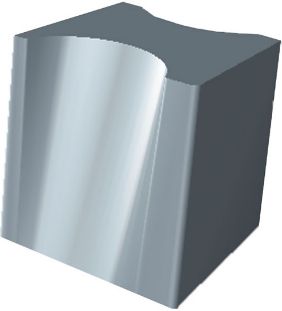

Caso tipico di applicazione è il taglio inclinato di pezzi aventi profili completamente diversi sulle due facce della lastra
FUNZIONI PRINCIPALI
_Watertag permette di assegnare liberamente i punti di sincronismo tra il profilo superiore e quello inferiore.
Esegue tagli dinamici fino a 5 assi per compensare l’errore di taglio e per eseguire pezzi con geometria variabile.
_A differenza di sistemi che eseguono cianfrinature e smussi, il sistema esegue correttamente pezzi maschi e femmine con conicità variabile.
_E’ possibile eseguire lavorazioni in cilindrico, conico costante e variabile, contorniture a 4 assi e taglio di profili a 5 assi.
_La contornitura a 4 assi indipendenti genera lavorazioni in conico variabile in grado di seguire indipendentemente i due profili sui piani XY e UW paralleli tra loro.
_Assegnazione parametrica manuale o automatica di rallentamenti, scarichi lineari, scarichi circolari e pause sugli spigoli, gestione punti di sincronismo.
_Punti di stop e di attacco al profilo indipendenti sui due profili.
_Pilotaggio regimi di lavorazione.
_Lavorazioni complesse su più profili con riprese successive in automatico per il distacco dei pezzi. Questa funzione permette di eseguire lunghe lavorazioni non presidiate e di effettuare la fase delicata del distacco dei pezzi con l'operatore presente.
_Taglio dinamico fino a 5 assi per compensare l’errore di taglio e per eseguire pezzi con geometria variabile
A differenza di sistemi che eseguono cianfrinature e smussi, il sistema esegue correttamente pezzi maschi e femmine con conicità variabile.
